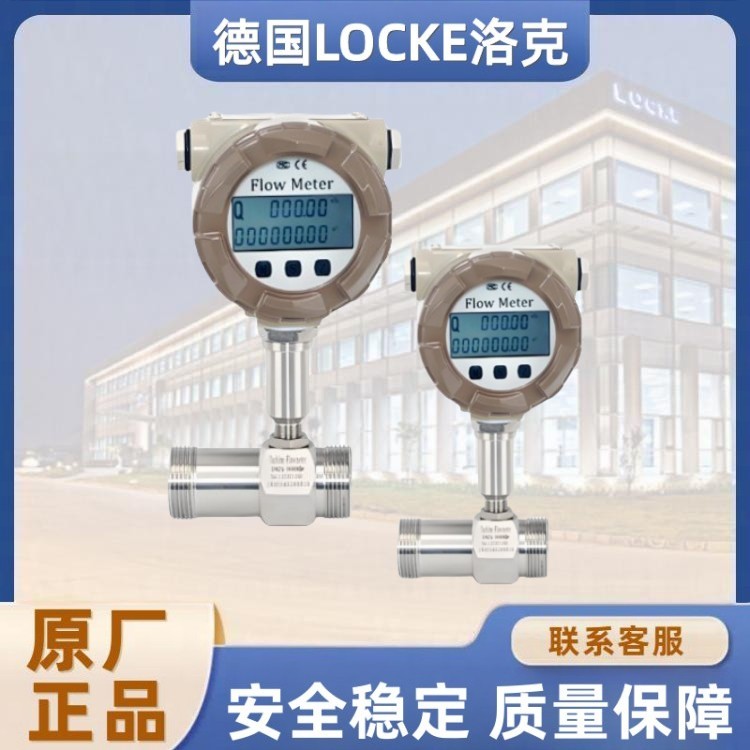

进口螺纹式涡轮流量计

一、进口螺纹式涡轮流量计产品概述：

德国《LOCKE》洛克--进口螺纹式涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。如今，它已在石油、化工、科研、国防、计量各部门 中获得广泛应用。

二、进口螺纹式涡轮流量计技术参数：

口径及连接方式 法兰连接型 DN15-DN200

                         螺纹连接型 DN4-DN50

                         卡箍连接型 DN25-DN50

精度等级 1%R、0.5%R、0.2%R(需定制)

线性度 0.15% 0.1% 0.03%

量程比 1：10； 1：15； 1:20

仪表材质 304不锈钢；316不锈钢

被测介质温度（℃） -20℃～+110℃

环境条件 环境温度 20℃

               相对湿度 65%

使用条件 环境温度 -20℃～+60℃ 相对湿度 5%～90%

大气压力 86Kpa～106Kpa

输出信号 脉冲频率信号

               两线制4-20mA DC电流信号

               485通讯

供电电源 24V DC

传输距离 1000m

信号线接口 基本型：赫斯曼接头，防爆型：内螺纹M20*1.5

防爆等级 基本型：非防爆产品，防爆型：Exd II CT6 Gb

防护等级 IP65

三、进口螺纹式涡轮流量计工作原理：

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为
