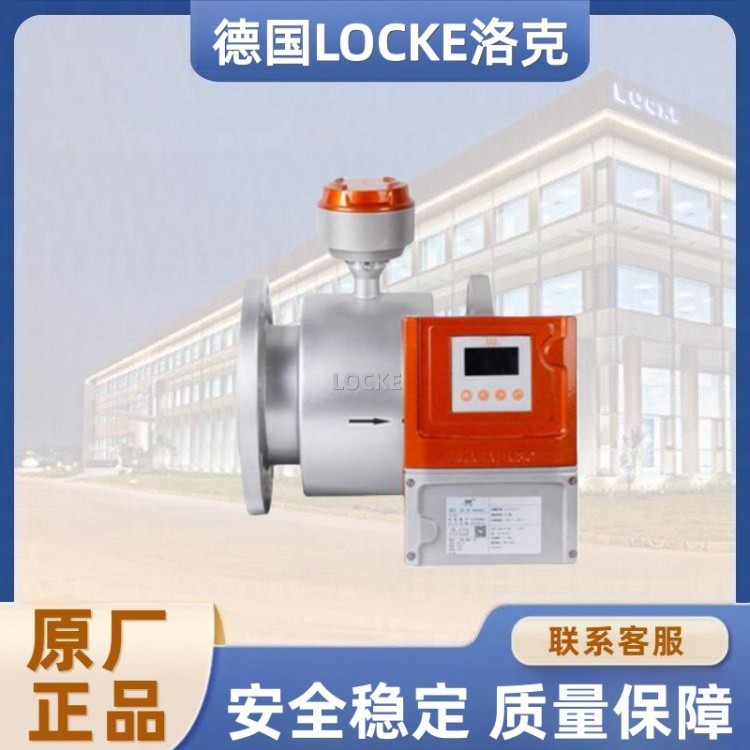

进口智能分体式电磁流量计

一、进口智能分体式电磁流量计产品概述：

德国《LOCKE》洛克--进口智能分体式电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量，适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业，与计算机配套可实现系统控制。

二、进口智能分体式电磁流量计技术参数：

公称通径：DN10-DN1800

介质电导率：5uS／cm

精确度：0.5 级、1.0 级 ( 随口径区分 )

流速范围：0.5-10m/s 推荐1-5m/s

环境温度：传感器：(-40～+80)℃,转换器：(-l5～+50)℃

介质温度：100℃

衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯 (F46) PFA

电较材料：316L、哈氏合金 C、哈氏合金 B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨

压力等级：DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa

壳体材质：碳钢 不锈钢

安装形式：一体式；分体式

通讯：RS485（Modbus协议）、HART

输出信号：全隔离(4-20mA电流、脉冲、上下限报警)

负载电阻：4-20mA是0-750

消耗功率：15W

电源：220V AC 50HZ、24V DC

显示器显示：瞬时流量、流速、百分比、空管比、正.反向累积、报警显示

防护等级：IP65 IP68（需特殊定制）

防爆等级：ExⅡBT6 Gb

电器接口：M20*1.5

三、进口智能分体式电磁流量计工作原理：

电磁流量计测量原理是基于法拉di电磁感应定律。流量计的测量管是一内衬jue缘材料的非导磁合金短管。两只电较沿管径方向穿通管壁固定在测量管上。其电较头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电较检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。
